Cisco DPC2420

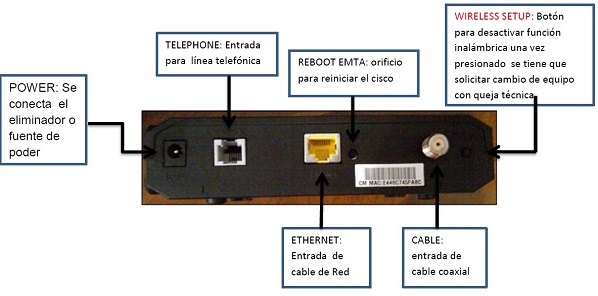

Para identificar el panel trasero del equipo es importante conocer la funcion de cada conector o indicador del Access Point. A continuacion se explicada cada uno de ellos:


Estos modelos estan configurados de manera predeterminada. En la parte inferior del equipo en la cual se muestra la etiqueta con los datos con los que nos podemos conectar sin realizar ninguna configuración personalizada en la red. El Nombre de la Red corresponde a los últimos 5 dígitos del Numero de Serie mientras que la contraseña son los dígitos del número de serie del equipo.

Abrimos una ventana del navegador de internet y escribimos la siguiente dirección IP del ruteador en la barra de navegación http://192.168.0.1 y dar enter el cual nos mostrara la siguiente ventana.

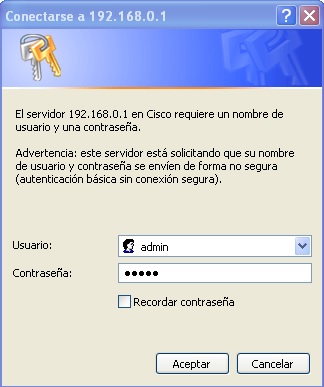

Dentro de la pantalla de acceso, nos dirigimos al menu superior en la opcion de Setup, daremos clic ahi para iniciar sesion y poder realizar la configuracion personalizada de la red. Utilizaremos los siguientes datos para el inicio de la sesion:

> User name: "Dejar en blanco"
> Password: "Dejar en blanco"

Tambien podemos utilizar los siguientes datos par el inicio de sesion:

> User name: cisco
> Password: cisco

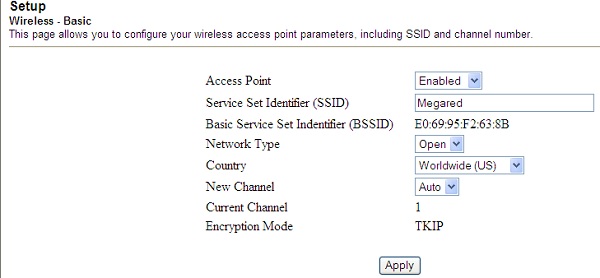

Despues de iniciar sesion vamos a seleccionar la opcion de Wireless y posteriormente daremos clic en Basic. Despues de ingresar a este apartado en el campo de Servide Set Identifier (SSID) podremos cambiar el nombre de la red para indentificarlas del resto de las redes cercanas disponibles. Por otro lado, el valor del opcion de Country debera estar en el valor de Worldwide (US).


Damos clic en el boton de Apply y volveremos a ingresar al menu de Setup e ingresamos a la opciones de Wireless pero ahora daremos clic en Security.

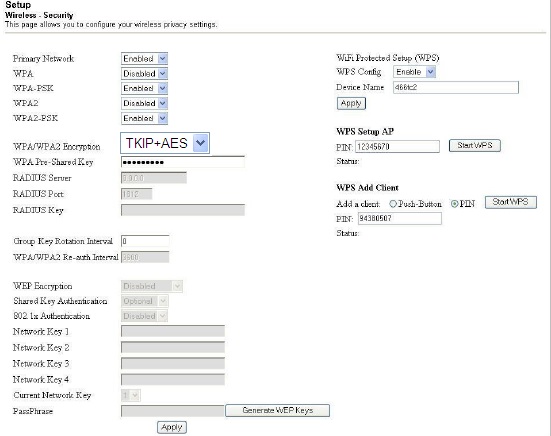

Se desplegara la siguiente pantalla donde es necesario verificar se encuentren habilitadas las opciones según la secuencia mostrada. Posteriormente deberemos elegir la opcion WPA/WAP2 Encryption seleccionar TKIP+AES para establecer una contraseña personalizada en opcion el campo de WPA Pre-Shared Key. Escribimos la contraseña y al terminar daremos clic en el boton de Apply.


Finalmente realizamos una prueba al conectarnos a nuestra red inalambrica personalizada por medio de cualquier dispositivo como Laptop, Tableta o telefono movil.
