iDTA153

Conexion de Equipo Digital TV Estandar

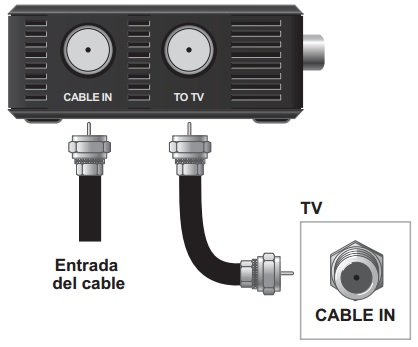

Use cable coaxial para conectar su iDTA153 a la TV. Esta es la conexión de cable más común, y provee con todas las funciones básicas del iDTA153. Si Usted va a conectar el cable coaxial al conector TO TV/VCR en el iDTA153 en el conector coaxial CABLE IN de su TV. Posteriormente usted deberá sintonizar su TV al canal 3 o 4.





Conexion de Equipo Digital RCA

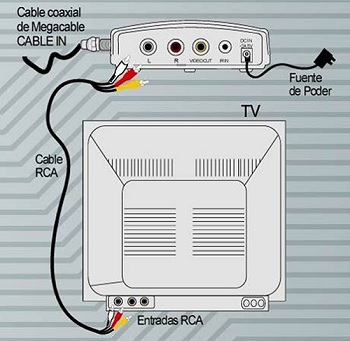

En estas ilustraciones se muestran los conectores que usaremos para los componentes de entretenimiento están identificados con una R para audio derecho, L para audio izquierdo, y una V para video. Las conexiones ilustradas proporcionarán la función Estereo. Conecte el iDTA153 usando conectores de banda base tipo RCA (Rojo, Blanco y Amarillo) para tener la función estereo ademas de mejorar la calidad del video y sonido.

Conectamos en la iDTA153 los conectores de Audio (Rojo y Blanco) hacia nuestra TV en los conectores de AUDIO IN, donde tambien son rojo y blanco. El siguiente conector de video, conectamos un extremo en nuestra iDTA153 en el conector VIDEO hacia nuestra TV en el conector VIDEO IN.

Despues de prender la caja digital y nuestra television, activamos la funcion de VIDEO en el control remoto de la television, o en algunos modelos de las televisiones este boton se encuentra en la parte delantera de la pantalla o en los costados donde se ubican las bocinas, esto se realiza para activar la señal de acuerdo a la configuracion de conexion que realizamos.
